E9x - Servicemenü Kombiinstrument

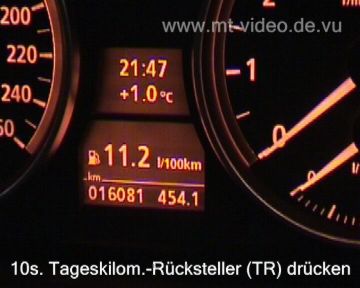

1. Zündung einschalten oder Motor starten
   Tageskilometerrückstellknopf  für ca. 10s gedrückt halten

2. um in den einzelnen Menüs zu navigieren, den Tageskilometerrückstellknopf nutzen.
   - Hauptmenü-Nummer XX durch wiederholtes Drücken auswählen.
   - 2s. warten (nachdem Hauptmenü-Nummer gewählt wurde) aktiviert Untermenü YY
   - 2s. Rückstellknopf drücken, um von Untermenü in Hauptmenü zu gelangen

3. Entsperren Menü 03.00 bis 21.00

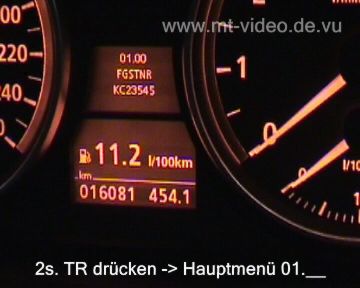

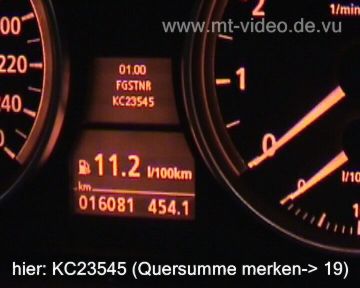

   - Fahrgestellnummer über Menü 01.00 ermitteln und Quersumme (Freischaltcode) berechnen
     ( z.B.: Fgstnr.: XXXXXX32145 -> Quersumme =  15 )
   update: für die Quersumme sind die letzten 5 Stellen der Fahrgestellnummer relevant !
   (Danke an stef9580 und Klez)

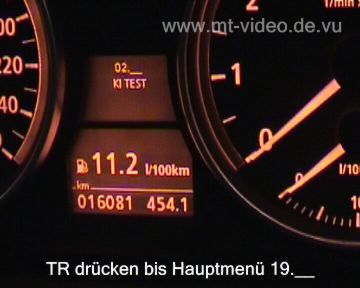

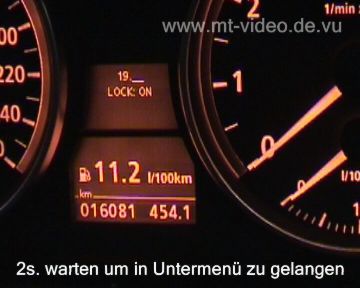

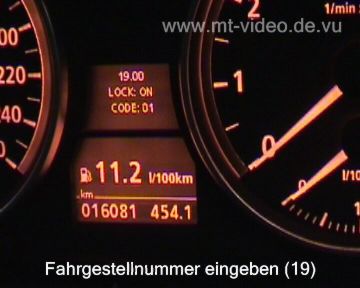

   - Tageskilometerrückstellknopf drücken bis 19:00 erscheint

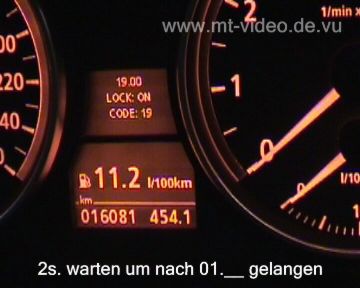

   - unter 19:00 den Freischaltcode (Quersumme) eingeben
   (Nach Ausschalten der Zündung sind die Menüs 03.00 bis 21.00 wieder gesperrt
   und können ggf. wie beschrieben wieder freigeschaltet werden)

4. Bedeutung der Menüs :

   XX.YY

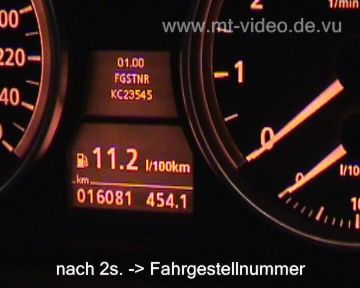

   01.00  FGSTNR = "Fahrgestellnummer"
   01.01  K-ZAHL W/T
   01.02  BMWTNR = "BMW Teilenummer"
   01.03  COD DIA
   01.04  KI HSTL DATUM = "Herstellungsdatum"
   01.05  ???
   01.06  SW
   01.07  KODIERDATEN
   01.08  CAN
   02.00  Test Kombiinstrumet.
             Alle Displays und Kontroll-Lampen leuchten auf und die Zeiger bewegen sich
             (funktioniert nicht bei laufendem Motor).

   03.00  ???
   04.00  MOM VBR = "Momentanverbrauch l/100km"
   04.01  RW-VBR-MOM = "Momentanverbrauch l/h"
   05.yy  Durchschnittsverbrauch ??
   06.00  Tankanzeige Links-Rechts-Summe
   06.01  Tankanzeige Links-Rechts-Summe in hex?
   07.00  KTMP-MOM = "Kühlmitteltemperatur"
   07.01  ATMP-MOM = "Außentemperatur" (celcius)
   07.02  Außentemperatur in hex?
   07.03  N-MOT-MOM = "Motordrehzahl"
   07.04  N-VWF-MOM = "Drehzahl aus Drehzahlmesser-Warnfeld, nicht aktiv"
   08.00  V-EFF = "exakte Geschwindigkeit"
   08.01  V-ANZ = "Anzeige Tachogeschwindigkeit"
   08.02  V-SZ
   08.03  D-GESCHW 1 WEG
   08.04  D-GESCHW 1 ZEIT
   08.05  D-GESCHW 2 WEG
   08.06  D-GESCHW 1 ZEIT
   09.00  Bordnetzspannung
   10.00  KM/WOCHE ??
   11.00  Zeitanzeige im 12 oder 24-Stundenformat
   11.01  km oder Miles
   11.02  Celcius oder Fahrenheit
   11.03  Anzeige Spritverbrauch :  km/l oder l/100km
   12.00  V-ANKUNFT = "Ankunftszeit - Geschwindigkeit"
   13.00  AUDIO = "Gong-Test"
   14.00  FS EINTRAEGE = "Fehlerspeichereinträge"
   15.00  ???
   16.00  ???
   17.00  ???
   18.00  CC-TEST = "Check-Controll-Test"
   19.00  UNLOCK = "Entsperrmenü"
   20.00  Korrekturfaktor Verbrauch auslesen
             Formel für Korrekturfaktor: Ermittelter Verbrauch / Angezeigter Verbr. * 1000 = Faktor
   20.01  Korrekturfaktor Einerstelle ändern
   20.02  Korrekturfaktor Zehnerstelle ändern
   20.03  Korrekturfaktor Hunderter/Tausender-Stelle verändern
   21.00  Software-reset ??

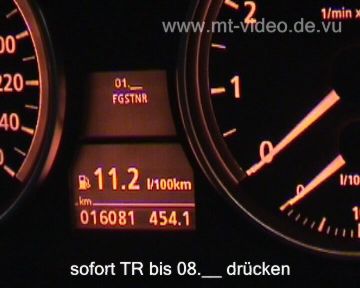

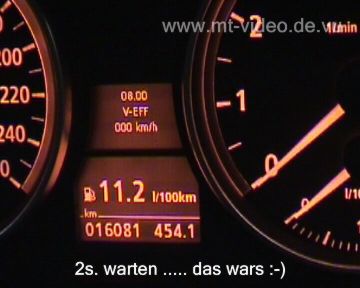

   Anzeige "exakte Geschwindigkeit" aktivieren:

   Video zum Ansehen bei video.google.com


   Screenshoots




























Benutzung auf eigene Gefahr

For 'navigation' in the menu's, use the 'mileage reset button'.
To get IN the menu's push that button for approx. 15 sec.

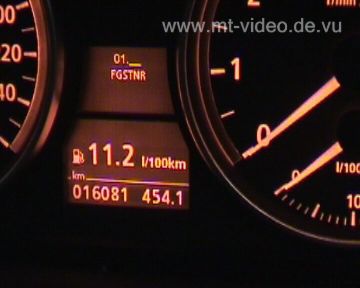

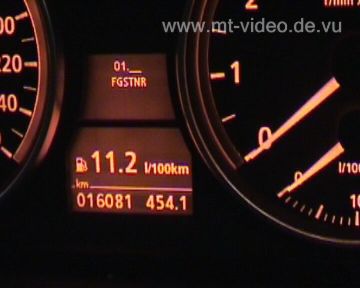

Keep it pressed until you get the "01.__" in the display between the RPM and speedo-meter.
"XX.YY" means the menu-numbers.
If you want increase the "XX" part, push the 'mileage reset' button for approx. 2 sec.
As soon as you see "XX.__", you can increase XX by pressing the 'mileage reset' button.
Every 'push' increases "XX". If you want to increase the "YY", when the display shows,
for exmaple "01.00", then every 'push' on the 'mileage reset', will increase the "YY" value.

01.00 FGSTNR = "Fahrgestellnummer" (Chassisnumber)
01.01 K-ZAHL W/T
01.02 BMWTNR
01.03 COD DIA
01.04 KI HSTL DATUM = "Herstellungs Datum" (Manufactored/Essembled on date...)
01.05 ???
01.06 SW
01.07 KODIERDATEN
01.08 CAN
02.00 KI TEST = Dashbord test. All light, gauges, displays and so on will light up,
move.... works only when the engine is NOT running. -> Video  (16s. / 2,6 MB)
03.00 ??? (maybe it will show something after your first 'service', motoroil change)
04.00 MOM VBR = actual fuel consumption
04.01 RW-VBR-MOM = fuel consumption per hour
05.yy average fuel consumption
06.00 how much you have in your 'tank' in liters. Left- and Right compartment and Total
06.01 dito in hex?
07.00 KTMP-MOM = Temp. Cooling Fluid (celcius)
07.01 ATMP-MOM = "Aussentemperatur" Temp. Outside (celcius)
07.02 dito in hex?
07.03 N-MOT-MOM = RPM
07.04 N-VWF-MOM = max. RPM at the moment. E60 it gives a vlaue. E90 it shows "-----"
08.00 V-EFF = exact speed
08.01 V-ANZ = "Anzeige" speed shown on dash..
08.02 V-SZ
08.03 D-GESCHW 1 WEG
08.04 D-GESCHW 1 ZEIT
08.05 D-GESCHW 2 WEG
08.06 D-GESCHW 1 ZEIT
09.00 Voltage
10.00 KM/WOCHE
11.00 ??? , has to do how the time will be displayed
11.01 km or miles
11.02 Celcius or Fahrenheit
11.03 how to display fuel consumption. km/l or l/100km or mpg
12.00 V-ANKUNFT = arrival time 12.01 ANK-ZEIT = time of arrival
13.00 AUDIO = all(?) sounds. Like the 'boing' of the 'light on warning'
14.00 FS EINTRAEGE = error messages (if any)
15.00 Oil temp??
16.00 Dashbord lighting.
17.00 Temp inside in the car??
18.00 CC-TEST = you can see some of the 'check control' messages.
Look also at the iDrive screen!
19.00 UNLOCK
20.YY to 23.YY ???

That UNLOCK stuff is also important.
If not UNLOCKed, you can only see menu's 01 and 02.

In the '19' menu you must 'click-in' a unlock code.
That code you can calculate from the "FGSTNR" number.
You must add the last 5 figures of that FGSTNR number. for example:
: XXXXXX12345 the unlock code will be: 1+2+3+4+5=15

20.YY to 23.YY There is more to discover......



USE AT YOUR OWN RISK!
